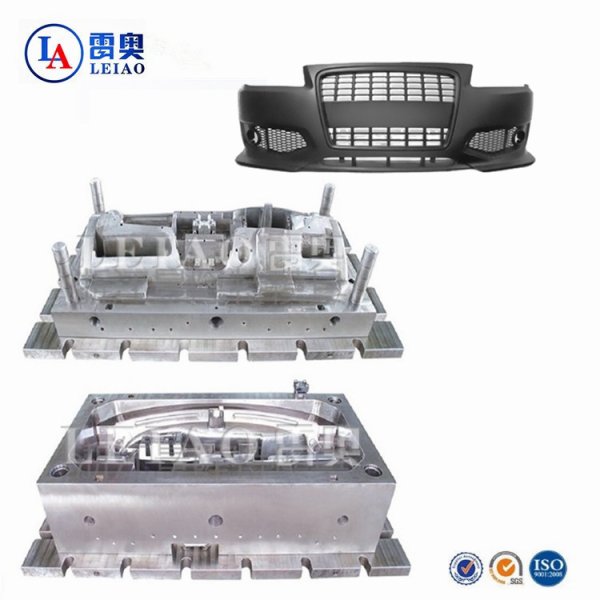

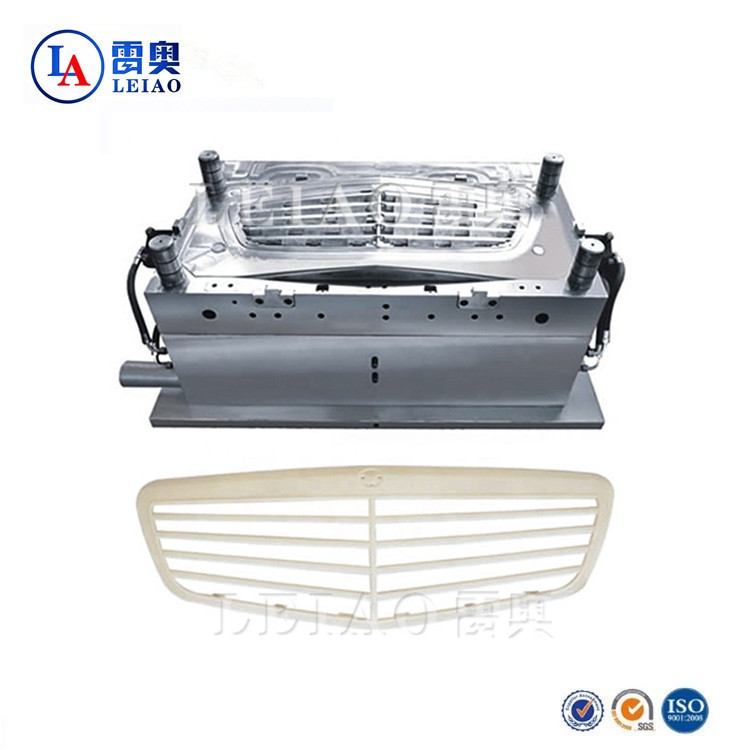

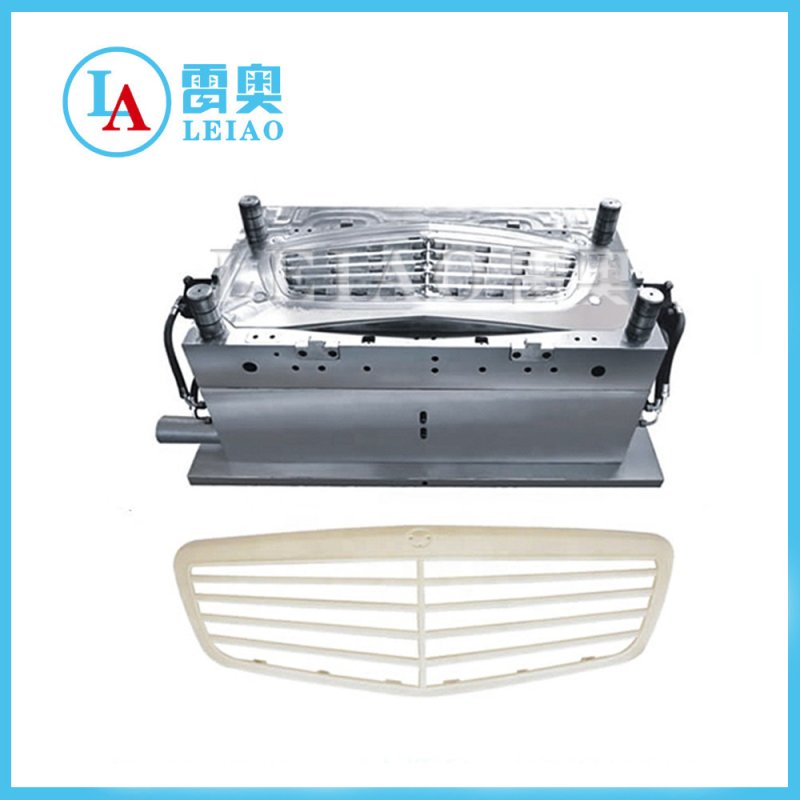

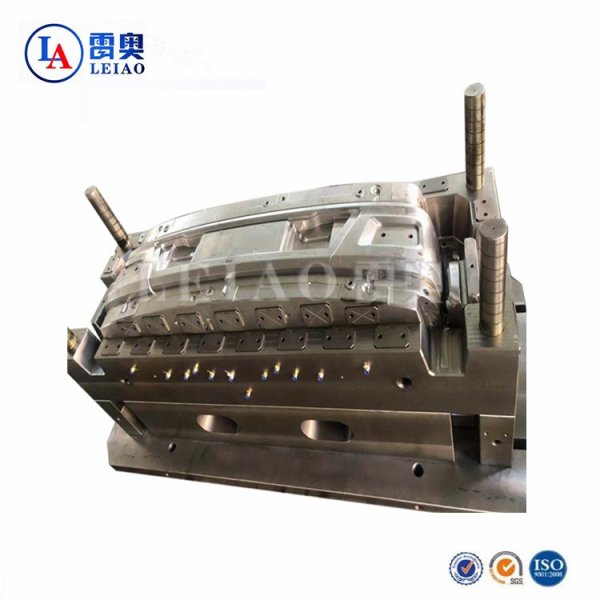

汽車格柵模具

命名：汽車格柵模具

產品說明：

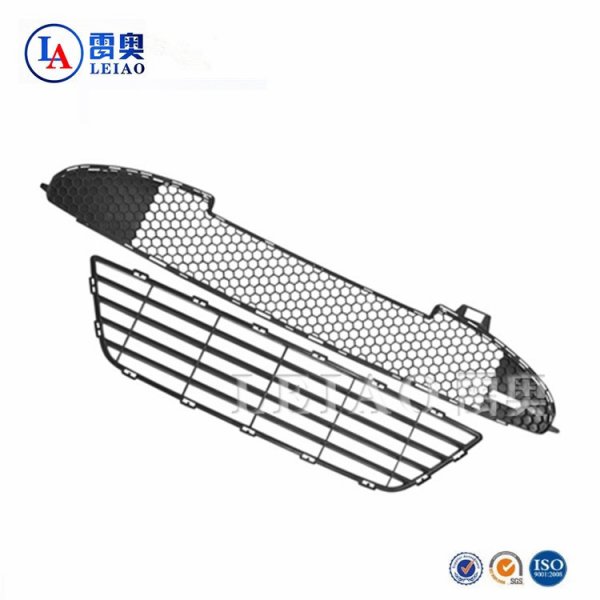

   汽車格柵模具尺寸大，后模有較多扁頂或小直徑頂針，加工困難，因此需要鑲拼處理。格柵分型線較復雜，分型面需要按一定規律設計，不可隨意，避免模具出現問題，產品網格處脫模斜度通常不大，因此在設計時要根據表面處理要求進行校驗。如果產品前后模都有筋位，需要重點校驗前后模各自的脫模斜度一般前模要大于后模，以避免產品留前模。格柵產品網格透孔較多，形狀、分型線變化復雜，因此模具上細小位置較多，因此，只要產品允許，模具盡量采用鑲拼方式，以方便加工。對于形狀復雜的格柵產品，首先整體考慮澆口的布置，但熔接痕難以準確控制。熱流道系統一般要使用順序筏控制，以調整熔接痕的位置。

參數：

模具名稱：汽車格柵模具

產品尺寸：

模腔數：1cavity

模具鋼料：P20/718H//NAK80/S136H

模具尺寸：

適合注塑機1400T-1800T

熱流道：YUDO/HASCO/Master

頂出系統：頂針頂出

模具循環周期：40S

模具壽命：100萬

模具交期：40-65天

模具特質：

汽車格柵模具尺寸大，后模有較多扁頂或小直徑頂針，加工困難，因此需要鑲拼處理。并具有以下優點:

1.只有內模使用好材料。整體材料費降低

2.鑲塊上的扁頂或小頂針位等細小形狀便于加工;

3.NC,EDM等可以使用更小機床，選擇余地大，費用降低。
